Задача
Студия DESIGN STYLE разработала архитектурную концепцию двухэтажного дома на берегу реки Дон в коттеджном посёлке «Старочеркасская Ривьера». Перед нашей командой стояла задача — на основе этой концепции подготовить полный комплект рабочей документации по конструктиву здания.
Главным вызовом проекта стала нестандартная посадка дома на участке. Идея авторов концепции предполагала, что объём второго этажа ориентирован не параллельно первому этажу, а повёрнут относительно него таким образом, чтобы его длинная ось шла параллельно устью реки. Визуально это превращало верхний объём в своеобразную «палубу» дома, развёрнутую к воде и открывающую максимум панорамных видов на реку.
Соответственно, наша работа началась с того, чтобы перевести архитектурный замысел в точный конструктивный проект: железобетонный каркас должен был воспринимать нагрузки от повёрнутого второго этажа, обеспечивать жёсткость здания при консольных выносах балконов и террас и при этом оставаться технологичным в исполнении на площадке.
Архитектурная концепция и авторский замысел

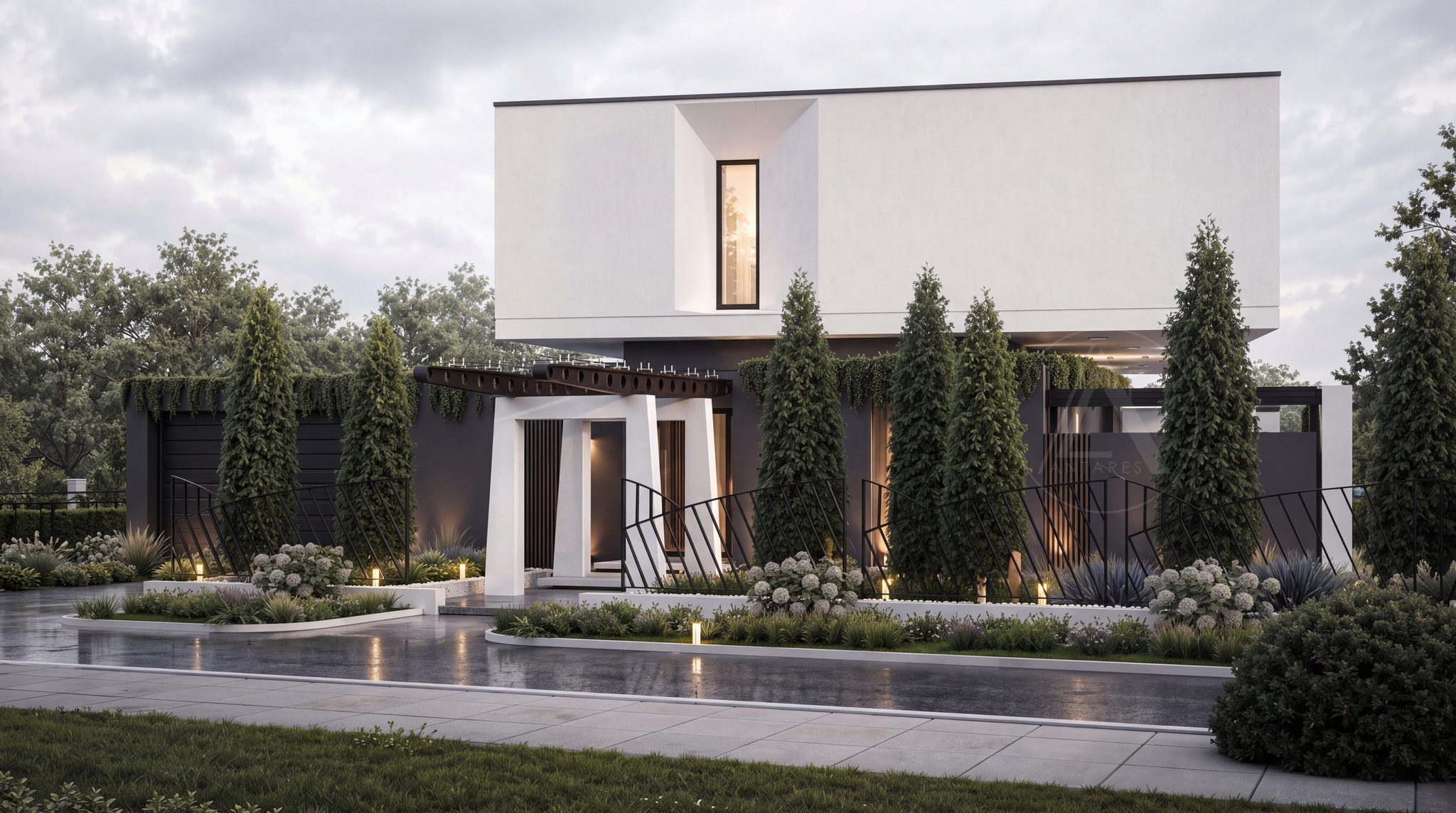

Концепция, предложенная архитектором Михеевым С. Д. и студией DESIGN STYLE, построена на контрасте двух объёмов: массивного, вытянутого параллельно берегу первого этажа и повёрнутого относительно него второго этажа, ориентированного вдоль устья реки. За счёт такого поворота дом читается сразу в трёх измерениях: со стороны подъезда виден закрытый, сдержанный фасад с гаражом, со стороны реки — открытая панорамная «палуба», со стороны боковых границ — ритмичное сочетание объёмов и террас.
Архитектурный образ дома опирается на три ключевых материала. Светлая декоративная штукатурка формирует основное поле фасада и придаёт верхнему объёму ощущение лёгкости. Графитовая штукатурка используется на акцентных плоскостях первого этажа и в зоне гаража, образуя тёмный «постамент» для белого второго этажа. ДПК-планкен в зонах террас и балконов добавляет тёплый «живой» акцент и визуально связывает фасад с прибрежным ландшафтом.
Остекление решено как одна из главных тем проекта. На втором этаже использовано ленточное остекление, превращающее повёрнутый объём в «обзорную палубу» с максимальным раскрытием на реку. На первом этаже панорамные порталы кухни-гостиной выходят на террасу с бассейном. Профиль остекления — тёмный, в одном тоне с графитовой штукатуркой, что подчёркивает контраст с белым верхним объёмом.
Кровля — плоская, эксплуатируемая. Решение авторов концепции предусматривает выход на кровлю первого этажа со стороны террас и использование её как дополнительной обзорной площадки. По периметру устроен парапет с металлической защитной планкой; водоотвод организованный, внутренний. На кровле второго этажа предусмотрены зелёные насаждения в кадках, продолжающие тему интеграции дома с прибрежным ландшафтом.

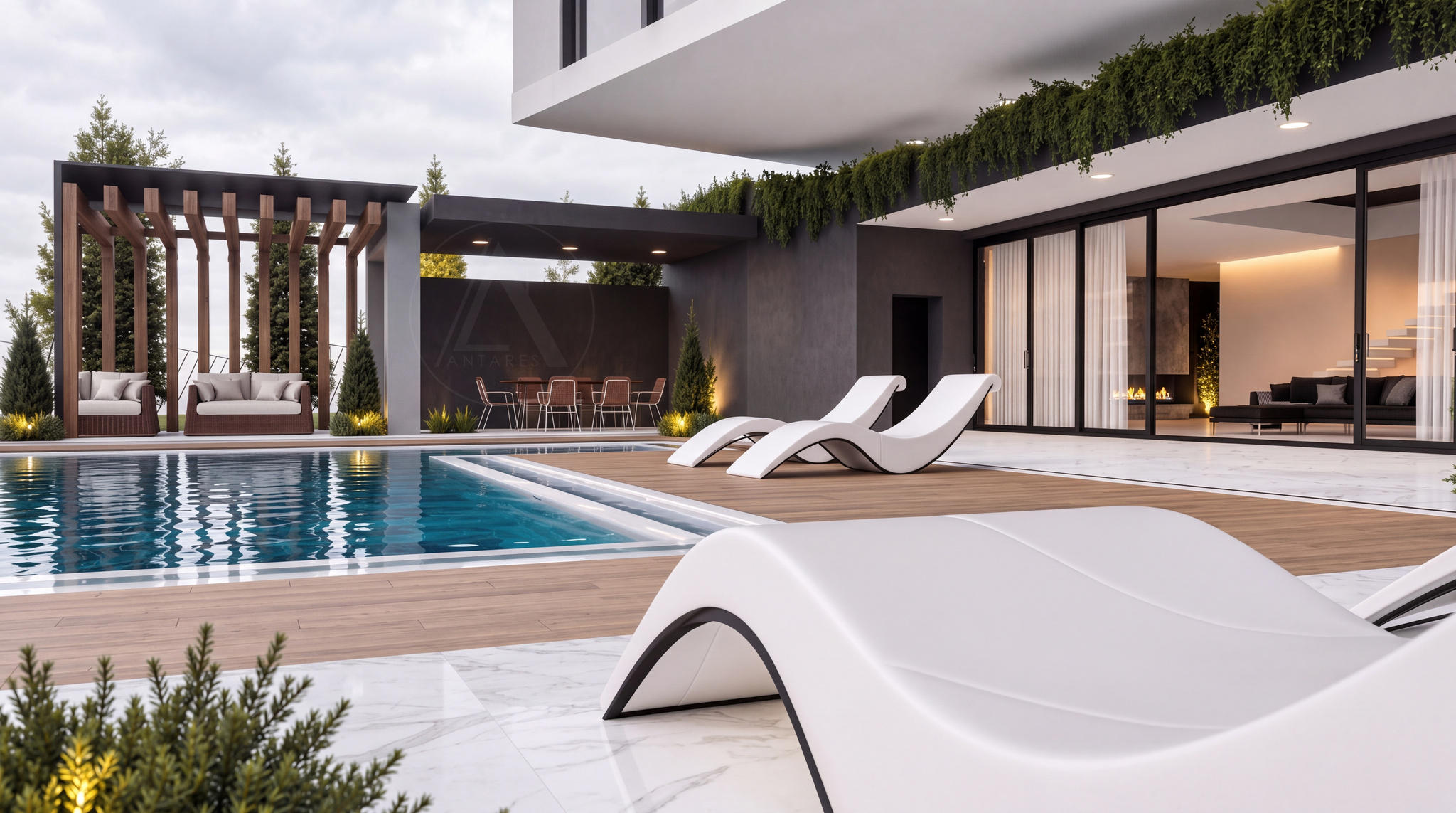

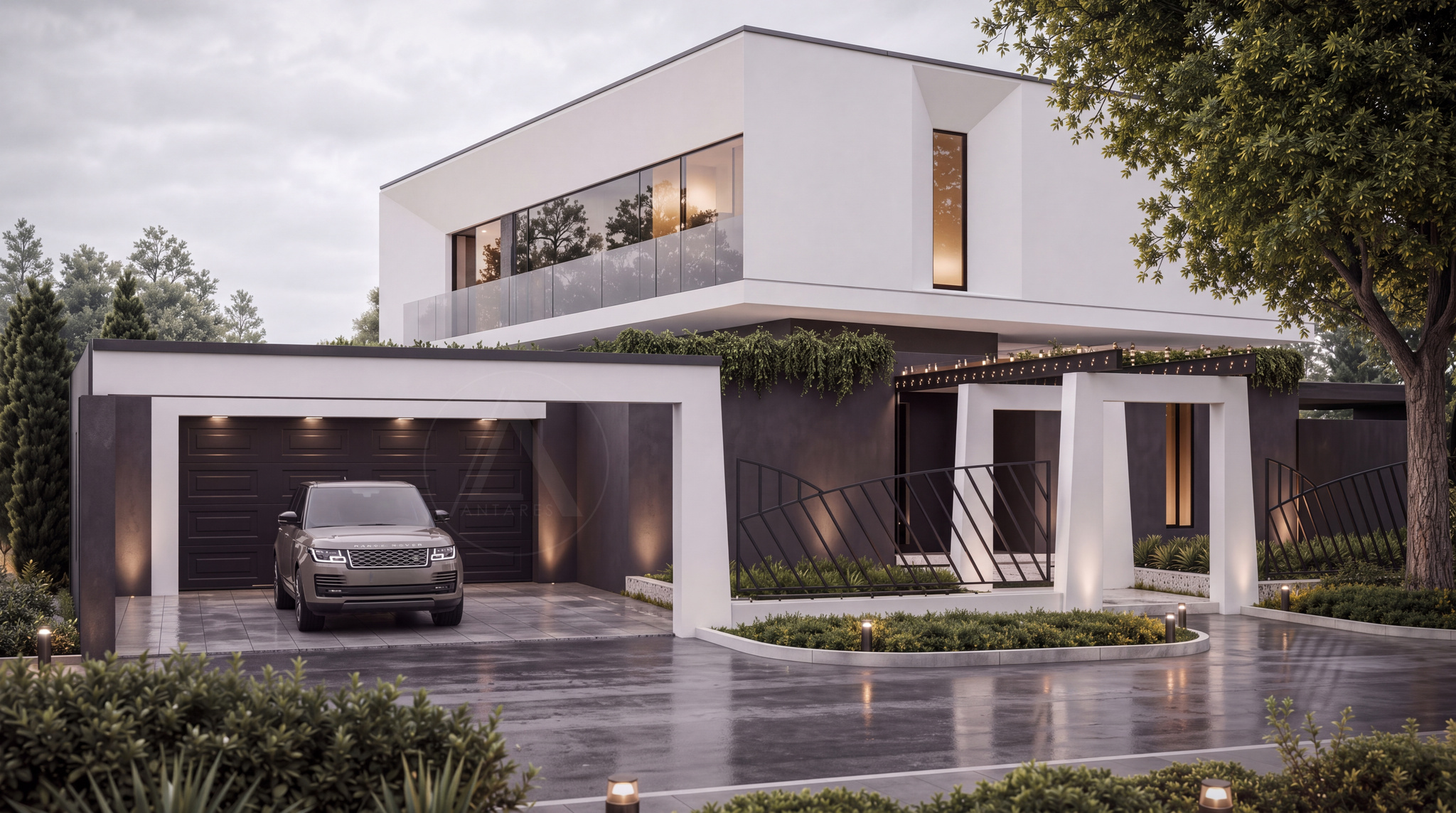

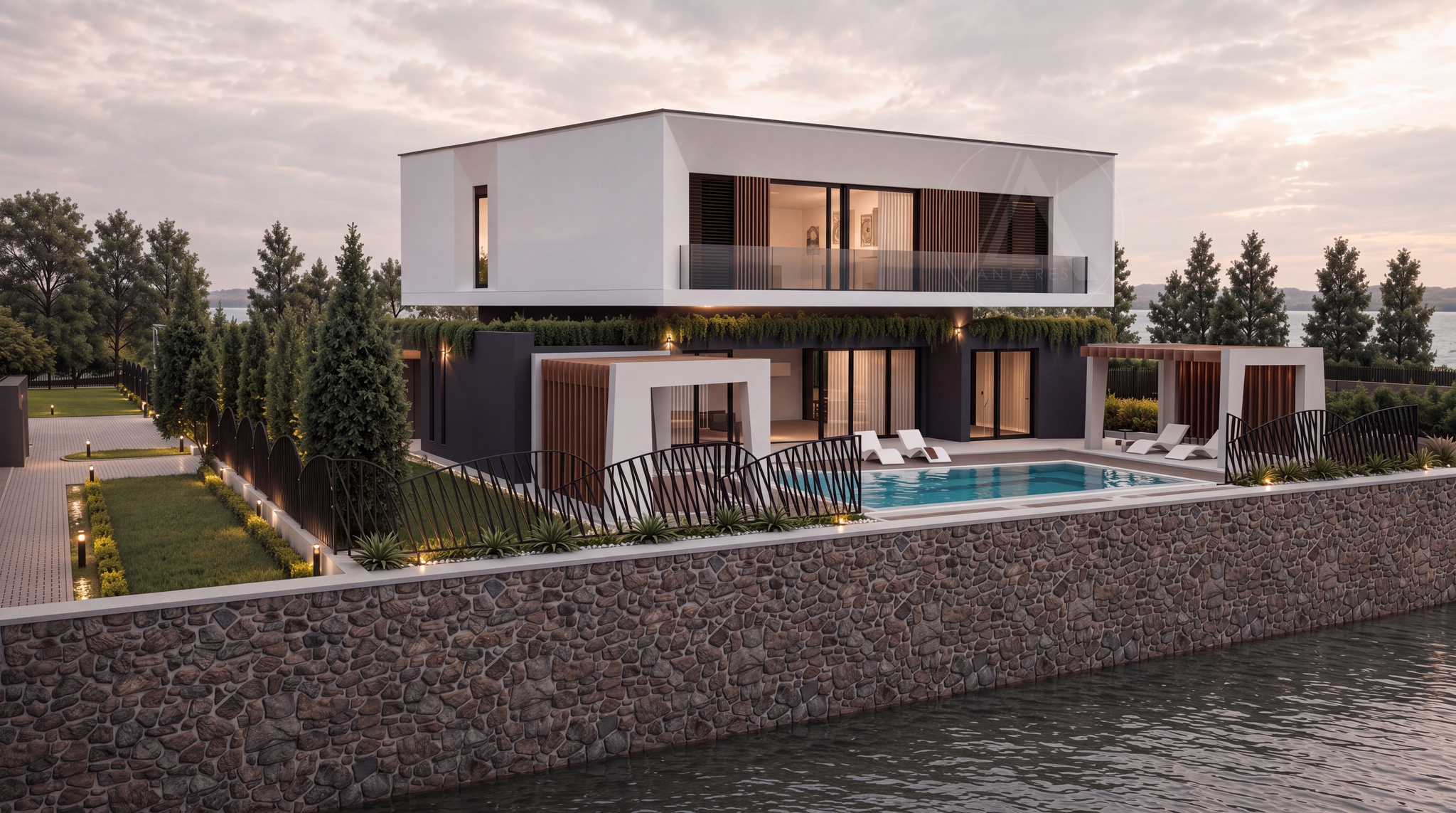

Со стороны реки перед домом устроен открытый бассейн с террасой, со стороны подъезда — мощёный въезд и навес над гаражом на два автомобиля. Участок укреплён подпорной стенкой. По периметру высажены туи и хвойные группы, обеспечивающие приватность со стороны соседних участков и одновременно подчёркивающие вертикальный силуэт дома.
Что сделала наша команда
На основании архитектурной концепции, переданной нам студией DESIGN STYLE, мы разработали полный комплект рабочей документации по железобетонному каркасу здания. Задача была не просто «перевести архитектуру в конструктив», а инженерно осмыслить авторский замысел: повёрнутый второй этаж, консольные выносы балконов и террас, открытые пространства первого этажа со встроенным гаражом и бассейном — все эти элементы потребовали точного расчёта и аккуратного конструктивного решения.
В составе рабочей документации были разработаны: схема расположения колонн и несущих стен первого и второго этажей с учётом поворота верхнего объёма, монтажные узлы сопряжения колонн с ригелями и монолитным перекрытием, армирование колонн, ригелей, плит перекрытий и консольных выносов, спецификации арматурных каркасов, узлы опирания кровельных конструкций на повёрнутый объём второго этажа.
Отдельно прорабатывались решения по опиранию монолитных конструкций на фундамент с учётом прибрежного расположения объекта: высокий уровень грунтовых вод, возможные подтопления в паводок, неоднородные грунты береговой зоны. Это отразилось в выборе типа фундамента, глубине заложения и конструктивных решениях по гидроизоляции.
На стадии рабочего проектирования также были согласованы узлы сопряжения архитектурных и конструктивных элементов: опирание балконных ограждений на консольные выносы, узлы монолитных колонн с закладными под крепление ДПК-планкена и навеса гаража, конструктивные решения под эксплуатируемую кровлю первого этажа. Все эти узлы были оформлены в отдельные листы с деталировками и спецификациями.
Особенности конструктива
Главная конструктивная особенность проекта — повёрнутый второй этаж. В отличие от классической схемы, где верхний объём стоит строго над нижним, здесь второй этаж ориентирован параллельно устью реки и частично вынесен за пределы контура первого этажа в виде консольных объёмов. Это потребовало увеличенного сечения колонн первого этажа в зоне сопряжения, устройства мощных ригелей и усиленного армирования в узлах передачи нагрузки.
Консольные выносы балконов и террас решены за счёт жёсткого сопряжения монолитных плит с колоннами и диафрагмами жёсткости. Это позволяет получить открытые террасы без дополнительных опорных стоек, сохранить «парящий» характер верхнего объёма и обеспечить надёжное восприятие нагрузок при эксплуатации.
Перекрытия выполнены монолитными железобетонными. Такое решение даёт ровную поверхность для устройства полов и плоской кровли, позволяет свободно размещать инженерные коммуникации и обеспечивает необходимую жёсткость диска перекрытия, особенно важную при несимметричной схеме нагрузок от повёрнутого второго этажа.
Фундамент здания — монолитный железобетонный ростверк-плита по забивным железобетонным сваям. Конструктивная схема выбрана исходя из инженерно-геологических условий площадки: до глубины порядка 6–8 м залегает насыпной грунт, который не может служить надёжным основанием для тяжёлого двухэтажного дома со встроенным гаражом и бассейном. Забивные сваи прорезают толщу насыпного грунта на всю глубину и передают нагрузки от здания на плотный несущий слой, расположенный ниже.
Расчёт свайного фундамента выполнен по СП 24.13330.2021 «Свайные фундаменты» с учётом негативного трения, возникающего в толще насыпного грунта: по мере возможной доуплотнения насыпного слоя часть нагрузки передаётся на сваи сверху вниз и дополнительно нагружает их. Это учтено при определении несущей способности свай по грунту и при подборе их длины. Расчёт и конструирование самого ростверка-плиты выполнены по СП 63.13330.2018 «Бетонные и железобетонные конструкции».
В рабочей документации разработаны: план свайного поля с разбивкой осей свай и их маркировкой, исполнительная схема свай с допусками по отклонению в плане и по верху, конструктивные узлы сопряжения свай с ростверком-плитой, схема армирования ростверка, спецификации свай и арматурных каркасов. Предусмотрены требования к погружению свай (отказ, контрольная забивка) и к проведению статических и динамических испытаний свай до начала массового устройства фундамента — для подтверждения фактической несущей способности и корректировки проектного шага при необходимости.
По верху свай устроен монолитный железобетонный ростверк-плита, который выполняет сразу несколько функций: объединяет сваи в единый жёсткий диск, распределяет нагрузки от колонн и несущих стен каркаса на свайное поле и служит основанием для устройства полов первого этажа. Под ростверком предусмотрены бетонная подготовка и гидроизоляционный контур с учётом прибрежного расположения объекта и высокого уровня грунтовых вод, что защищает конструкции от капиллярного подъёма влаги и возможных сезонных подтоплений.
Планировочные решения

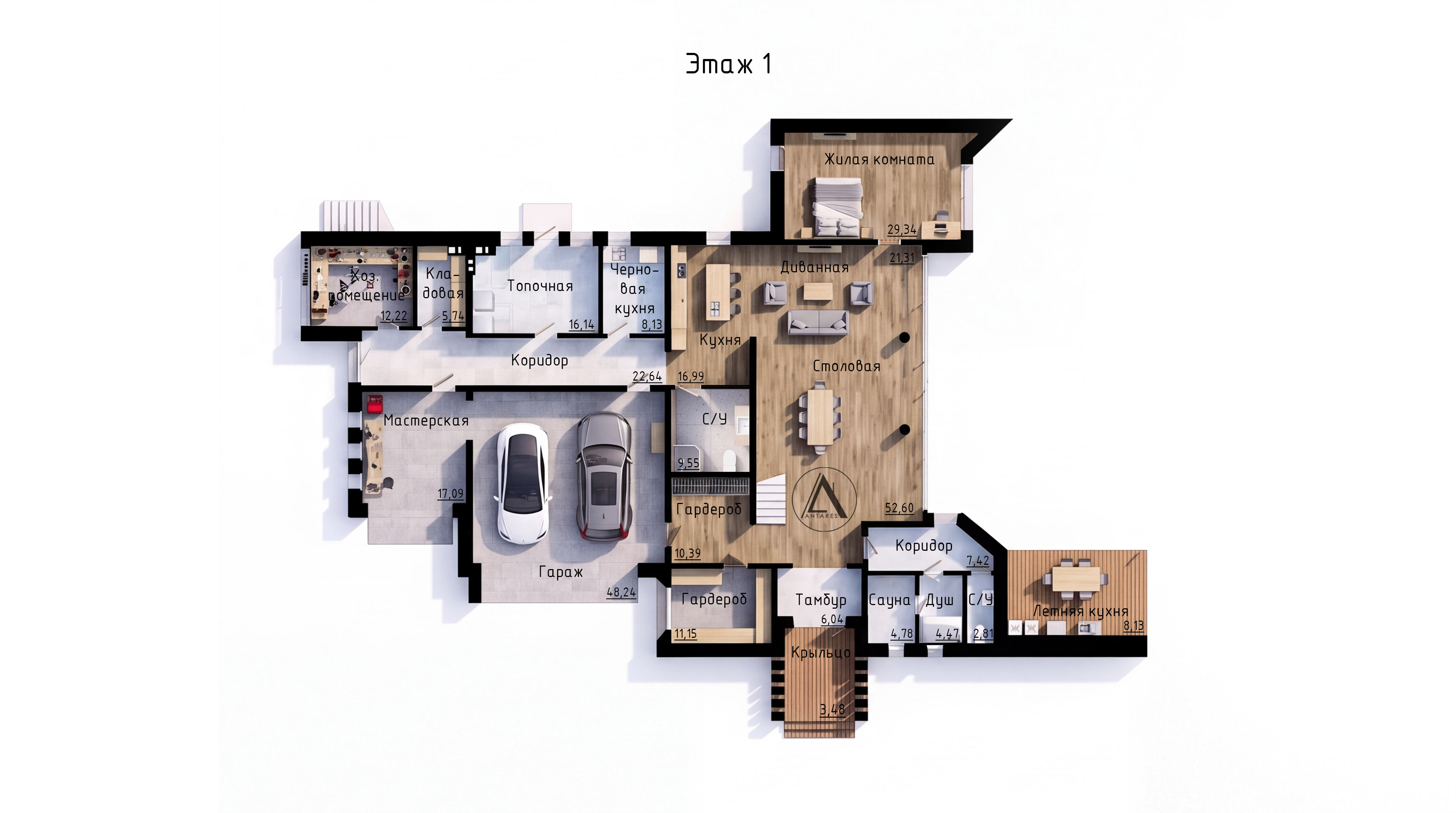

Планировка первого этажа построена вокруг просторной кухни-гостиной-столовой с панорамным остеклением в сторону реки и прямым выходом на террасу с бассейном. Здесь же расположены входная группа с тамбуром и гардеробом, гостевой санузел, комната для гостей с собственным санузлом, спа-зона с сауной и хамамом, котельная с отдельным входом со стороны улицы и встроенный гараж на два автомобиля с прямым входом через коридор в жилую часть.

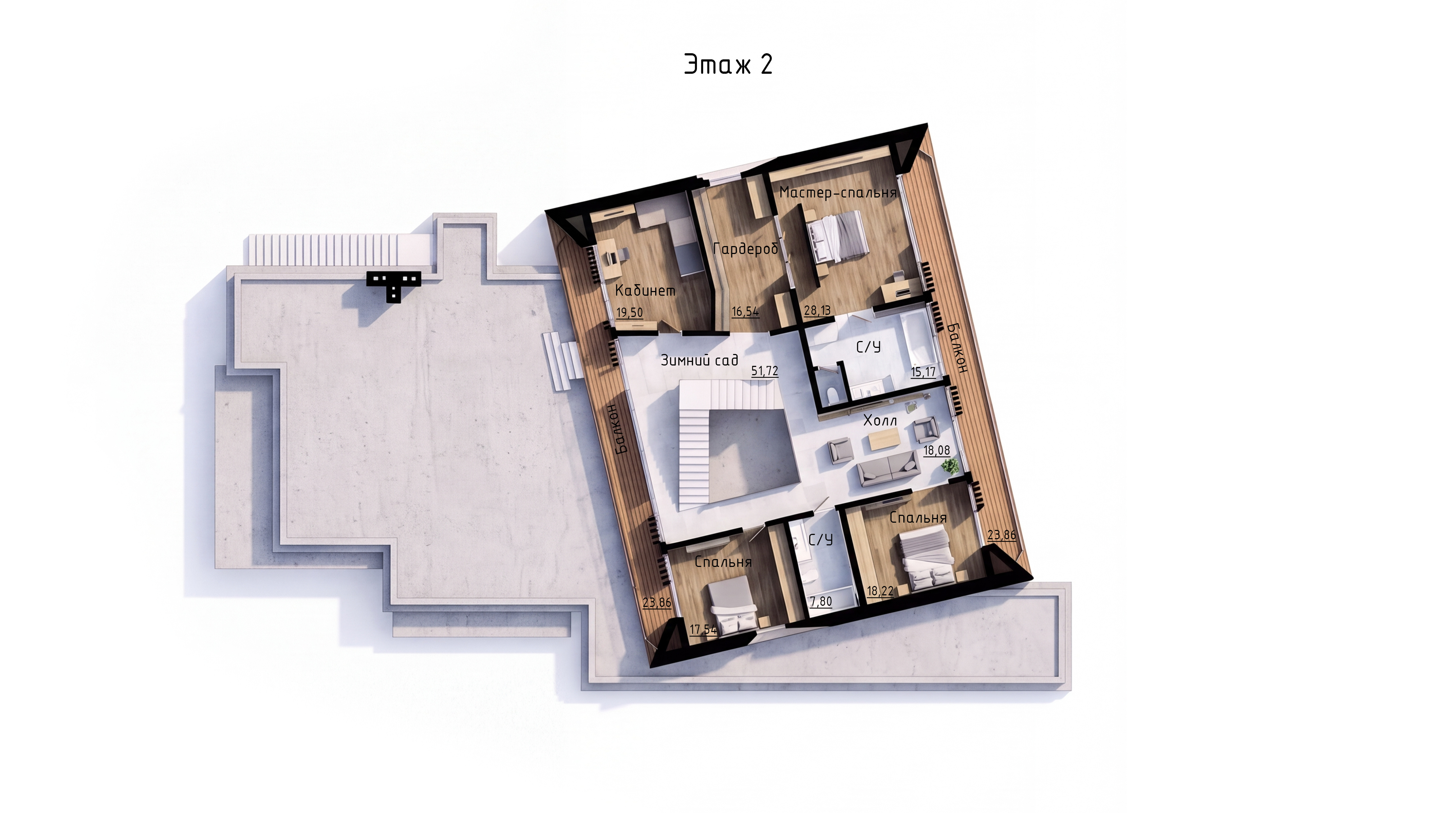

Планировка второго этажа решена как приватная семейная зона. Центральный элемент — зимний сад с лестницей, вокруг которого группируются личные комнаты: мастер-спальня с собственной гардеробной и индивидуальным санузлом, кабинет, две детские спальни с общим санузлом и дополнительная спальня-гостевая. По периметру этажа предусмотрены балконы и террасы, ориентированные на реку.
Особенностью планировки второго этажа является именно его поворот относительно первого этажа. За счёт этого жилые комнаты и балконы максимально «развёрнуты» к реке и устью, а с боковых сторон образуются открытые террасы на кровле первого этажа. Это объединяет интерьер второго этажа с прибрежным ландшафтом и формирует ту самую «обзорную палубу», которую заложили в концепцию авторы.
Текущее состояние объекта

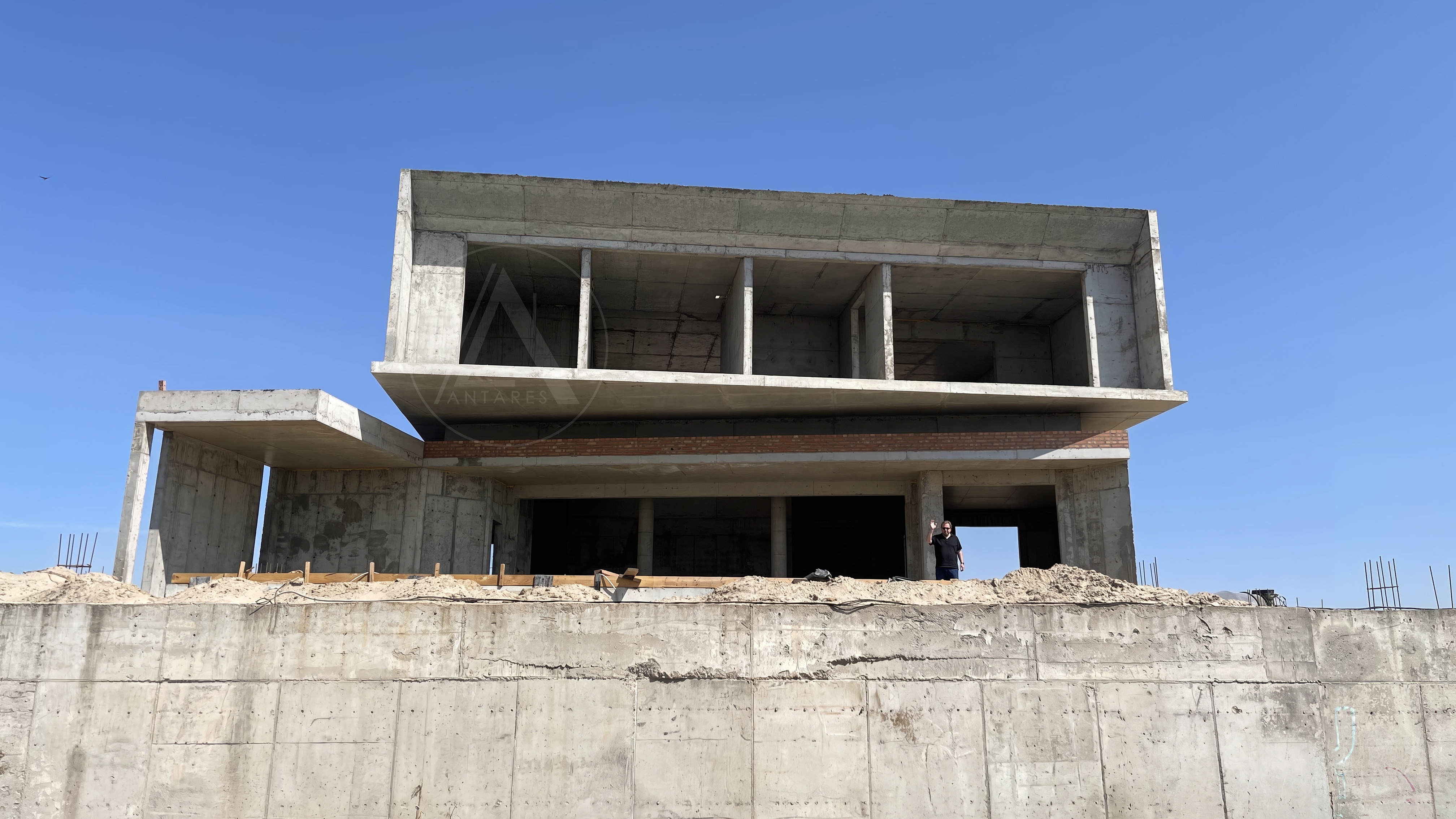

На момент передачи рабочей документации объект находился в активной фазе строительства. Коробка дома закрыта: возведены монолитные колонны первого и второго этажей, выполнены монолитные перекрытия, сформирован повёрнутый объём второго этажа и консольные выносы балконов, видны основные несущие элементы, предусмотренные нашим рабочим проектом. Объём второго этажа, развёрнутый параллельно устью реки, читается уже на уровне несущих конструкций, что ещё раз подтверждает, что каркас был рассчитан корректно и технологически точно передан подрядчику.
Дальнейшая работа по объекту предполагает устройство наружных стен с утеплением, фасадной системы, кровли, остекления и инженерных сетей в соответствии с архитектурной концепцией DESIGN STYLE и согласованной рабочей документацией.
Результат
В результате работы наша команда подготовила полный комплект рабочей документации по ЖБ каркасу для двухэтажного дома на берегу реки Дон. Конструктивное решение позволило точно воспроизвести архитектурный замысел авторов концепции, включая ключевой поворот второго этажа параллельно устью реки, консольные выносы балконов и террас и встроенный гараж на два автомобиля.
Архитектурная концепция, разработанная Михеевым С. Д. и студией DESIGN STYLE, в результате совместной работы получила точное конструктивное воплощение. Объект на берегу реки формирует выразительный образ современной загородной архитектуры, в котором «парящий» белый второй этаж контрастирует с графитовым первым, а панорамное остекление и террасы связывают интерьер с прибрежным ландшафтом.
